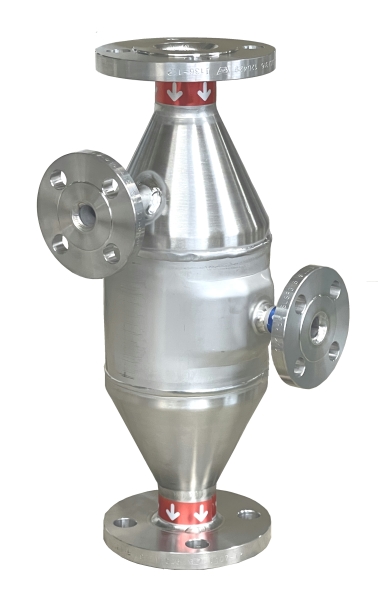

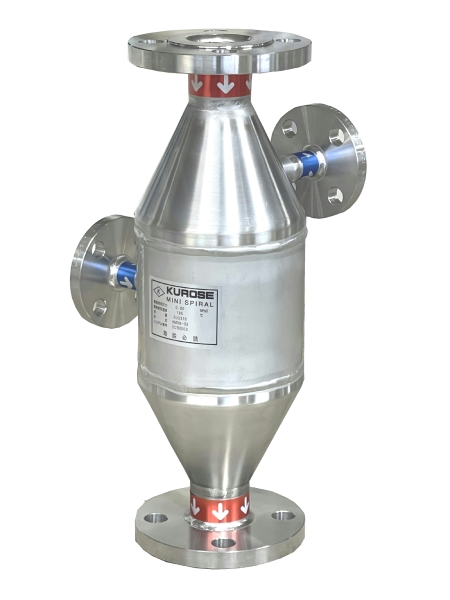

KMSB型 ミニスパイラル（クロセ製超小型スパイラル型熱交換器）
ミニスパイラル KMSB型
プレート枚数を選ぶ販売価格(税抜)
KMSB-03型ログイン後表示
特長
1．従来の小型の熱交換器に比べて性能は2～3倍に達します。

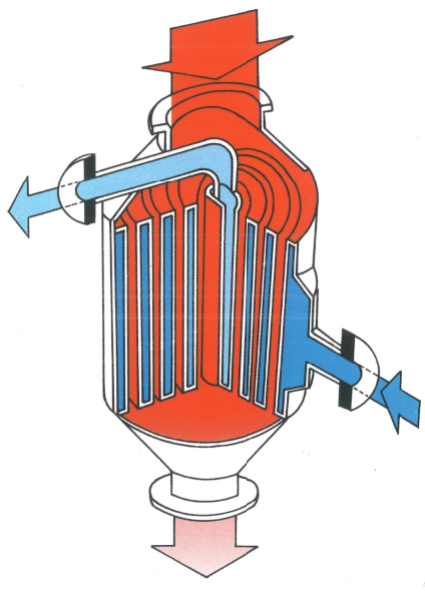

2．渦巻流と軸方向の直行流であり、流量差の大きい場合の熱交換に最適です。（蒸気で水を加熱する場合等）
3．溶接構造であり、2流体の圧力差が比較的大きい場合にも利用できます。
4．他型式のものに比べ1/5～1/10コンパクトとなり、本体は配管にて支持できて装置への組み込みなどにも容易となります。
2．渦巻流と軸方向の直行流であり、流量差の大きい場合の熱交換に最適です。（蒸気で水を加熱する場合等）
3．溶接構造であり、2流体の圧力差が比較的大きい場合にも利用できます。
4．他型式のものに比べ1/5～1/10コンパクトとなり、本体は配管にて支持できて装置への組み込みなどにも容易となります。
用途例
1．実験室、パイロットプラント用各種熱交換器
2．ベントコンデンサー、サンプリングクーラー
3．空調用熱交換器（暖房、加湿、他）
4．半導体製造装置（ワイヤーソー及びポリッシングマシンスラリー冷却、薬品温調、純水クーラー、ガス温調 他）
5．溶剤回収器
2．ベントコンデンサー、サンプリングクーラー
3．空調用熱交換器（暖房、加湿、他）
4．半導体製造装置（ワイヤーソー及びポリッシングマシンスラリー冷却、薬品温調、純水クーラー、ガス温調 他）
5．溶剤回収器
仕様
（1） 伝熱面積：0.3m2
（2） 材質：SUS316
（3） 最高使用圧力：0.6MPaG
（4） 最高使用温度：185℃
（5） 口径：15A JIS10Kフランジ（SOP-RF）
（6） 伝熱板有効巾：100mm
（7） 流路間隔：両側とも2mm
（8） 流量：渦巻流側
液体 0.1～6.0m3/h
気体 0.1～80m3/h
軸方向流側
液体 0.1～6.0m3/h
気体 0.1～1000m3/h
（2） 材質：SUS316
（3） 最高使用圧力：0.6MPaG
（4） 最高使用温度：185℃
（5） 口径：15A JIS10Kフランジ（SOP-RF）
（6） 伝熱板有効巾：100mm
（7） 流路間隔：両側とも2mm
（8） 流量：渦巻流側
液体 0.1～6.0m3/h
気体 0.1～80m3/h
軸方向流側
液体 0.1～6.0m3/h
気体 0.1～1000m3/h
商品レビュー
片側は渦巻流、片側は軸方向流の流路をもつKMSB型です。軸方向流側の流路には高粘度や大流量の流体を流すことができ、主に蒸気の凝縮や液-ガスの熱交換に使用されます。
