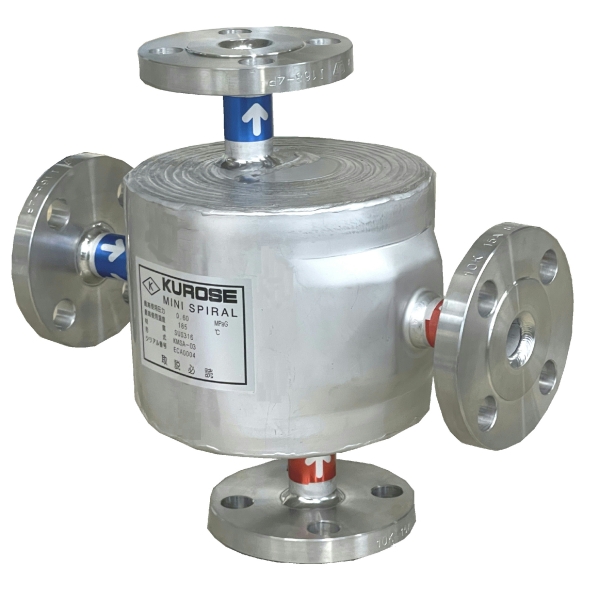

KMSA型 ミニスパイラル（クロセ製超小型スパイラル型熱交換器）
ミニスパイラル KMSA型
プレート枚数を選ぶ販売価格(税抜)
KMSA-03型ログイン後表示
特長
1．従来の小型の熱交換器に比べて性能は2～3倍に達します。
2．両側共渦巻流の完全向流であり、低温度差の熱交換に最適です。
3．溶接構造であり、2流体の圧力差が比較的大きい場合にも利用できます。
4．他型式のものに比べ1/5～1/10コンパクトとなり、本体は配管にて支持できて装置への組み込みなどにも容易となります。
2．両側共渦巻流の完全向流であり、低温度差の熱交換に最適です。
3．溶接構造であり、2流体の圧力差が比較的大きい場合にも利用できます。
4．他型式のものに比べ1/5～1/10コンパクトとなり、本体は配管にて支持できて装置への組み込みなどにも容易となります。
用途例
1．実験室、パイロットプラント用各種熱交換器
2．サンプリングクーラー
3．空調用熱交換器（暖房、加湿、他）
4．半導体製造装置（ワイヤーソー及びポリッシングマシンスラリー冷却、薬品温調、純水クーラー、ガス温調 他）
5．溶剤回収器
2．サンプリングクーラー
3．空調用熱交換器（暖房、加湿、他）
4．半導体製造装置（ワイヤーソー及びポリッシングマシンスラリー冷却、薬品温調、純水クーラー、ガス温調 他）
5．溶剤回収器
仕様
（1） 伝熱面積：0.3m2
（2） 材質：SUS316
（3） 最高使用圧力：0.6MPaG
（4） 最高使用温度：185℃
（5） 口径：15A JIS10Kフランジ（SOP-RF）
（6） 伝熱板有効巾：100mm
（7） 流路間隔：両側とも2mm
（8） 流量：液体 0.1～6.0m3/h、気体 0.1～80m3/h
（2） 材質：SUS316
（3） 最高使用圧力：0.6MPaG
（4） 最高使用温度：185℃
（5） 口径：15A JIS10Kフランジ（SOP-RF）
（6） 伝熱板有効巾：100mm
（7） 流路間隔：両側とも2mm
（8） 流量：液体 0.1～6.0m3/h、気体 0.1～80m3/h
商品レビュー

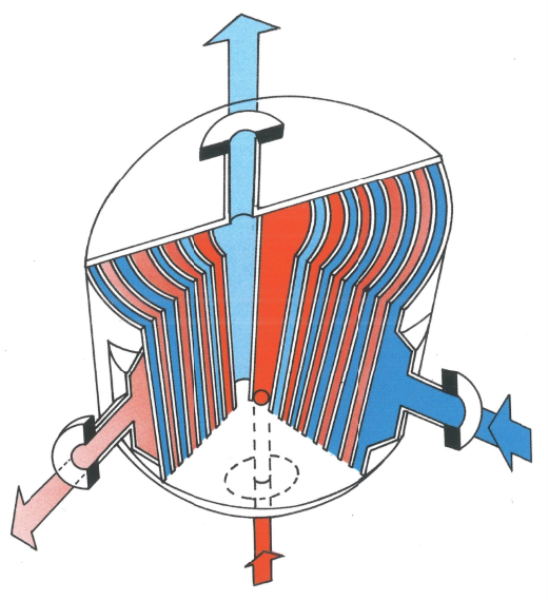

両流路が渦巻流であるKMSA型は、液-液、液-ガス、液-蒸気の熱交換に使用されます。伝熱推進力である温度差を最も効率よく利用できる完全対向流で流体は流れます。
